气动薄膜二位二通(三通)切断阀(以下简称切断阀)是气动单元组合仪表中的执行机构,是生产过程自动调节系统中的重要环节之一。它按照控制系统或调节仪表来的信号,切断或开启阀门,从而实现对被控参数(压力、温度、流量或液位等)的控制。
该切断阀具有结构简单,启闭迅速且无泄漏,维修方便、防水、防爆等优点,因此广泛应用于化工、石油、冶金、制药、造纸、轻纺等行业的生产过程的自动调节和运程控制中。
结构与工作原理

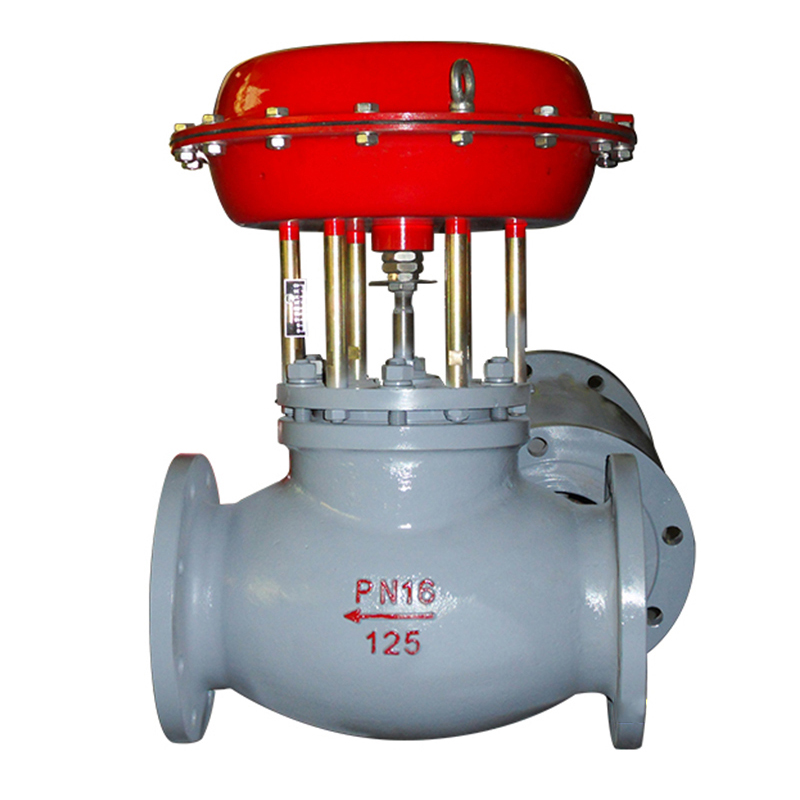

切断阀由气动薄膜执行机构和切断阀两部分组成,气动薄膜执行机构为多弹簧薄膜执行机构,由膜盖(1)、弹簧组(2)、托盘(3)、薄膜(4)、O型密圈(5)、阔杆(6)等组成。切断阀有单座型(图a、b、c)和套筒型(图d)两种结构形式,它们山填料密封环(7)、阅芯(8)、阅芯密封环9(或套筒、活塞)和阅体(10)等零件组成。
