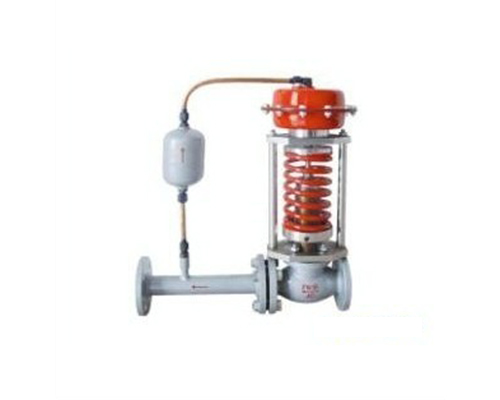

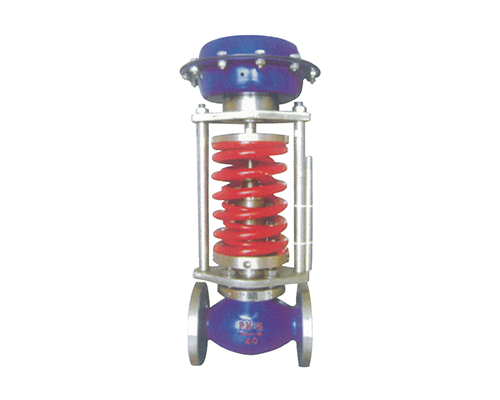

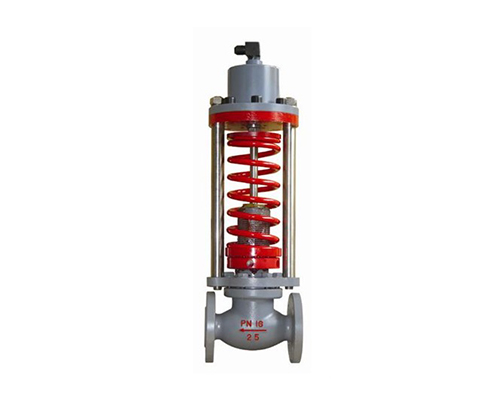

ZZY型自力式压力调节阀无需外加能源,利用被调介质自身能量为动力源,引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。 本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)三种结构:执行机构有薄膜式、活塞式二种:作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI能三档;流量特性为快开;压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
阀体部分
阀体型式:直通铸造阀
公称通径:DN25 、32 、40 、50 、65 、80 、100 、200 、250、300
公称压力:PN 1.6、2.5、4.0、6.4、10Mpa ANSI 150、300、 600Lb
JIS 10K、20K、30K
连接方式:法兰 FF、RF、RTJ、等
焊 接:SW、BW
法 兰 距:符合IEC 534
阀盖形式:标准型、加长型(散热、低温、波纹管密封)
填 料:V型聚四氟乙烯、柔性石墨填料等
密 封 垫:金属夹石墨密封垫
执行机构:自立式弹簧执行机构
阀内部件
阀芯型式:单座、套筒、双座
流量特性:等百分比、线性
内件材质:标准材质组合及使用温度、压力范围请参阅附录
公称通径(DN) :20~300
额定流量系数(KV):7~1750
额定行程(mm):8~70
公称压力(MPa) :1.6 MPa 4.0 MPa 6.4 MPa
压力调节范围(Mpa):15~50 40~80 60~140 120~220 160~220 200~260~240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500
调节精度% :±5
使用温度(℃) :≤350
